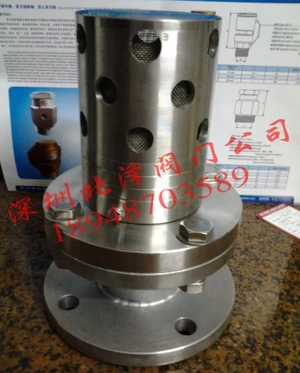

真空破壞閥的應用原理：
真空破壞閥用于自動消除給水管道內真空，有效防止虹吸回流，消除回流污染�；亓魑廴緦λ|影響甚大，嚴重時甚至危及生命。所以現在供水規范規定必須設置真空破壞閥。常用的有大氣型，壓力型和軟管型。真空破壞閥可在給水管內壓力小于大氣壓時導入大氣消除真空。達到平衡后自動關閉，有利的保護了系統。真空破壞閥就是在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。
真空破壞閥的技術參數：
工作介質：水或水與乙二醇的混合液（乙二醇的濃度不超過50%）
接口尺寸：1/2″ 3/4" 1"
螺紋標準：公制標準
最大工作壓力：16bar
最小密封壓力：0.2bar
工作溫度：0-110℃
真空破壞閥的選用：
真空破壞閥僅適用于防止虹吸回流場所。大氣型真空破壞閥，適用于其下游管道上不設置可關斷閥門且出口無回壓可能的場所。宜選用單進氣型真空破壞閥。
壓力型真空破壞閥，適用于下游設置了可關斷閥門的管道。宜選用出口止回型真空破壞閥，或采用單進氣型真空破壞閥與下游管道止回閥配合形式。立管頂部宜選用單進氣型真空破壞閥和排氣閥組合型。軟管型真空破壞閥，適用于下游專門連接軟管且可能產生虹吸回流和低背壓回流的場所，應選用止回型真空破壞閥
真空破壞閥的安裝：
1、真空破壞閥的進氣口應向下，所以需垂直安裝。
2、真空破壞閥應安裝在管道的頂端，大氣型真空破壞閥應高出出水口最高溢流水位150mm以上；壓力型真空破壞閥應高出出水口最高溢流水位300mm以上。
3、軟管型真空破壞閥安裝高度應設置在距地面1000mm以上；用于固定器具的（澡盆或洗衣機），應高出其最高溢流水位150mm以上。
4、有凍結可能時，其進水管的最低位置宜設置放空泄水閥。
5、設有排氣閥時，真空破壞閥應設置在排氣閥的下側。
6、在真空破壞閥的設置場所應有可靠地面排水措施。 |
